球閥系列
當前位置：主頁 > 產品中心 > 球閥系列 >

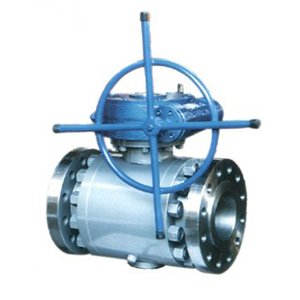

抗硫球閥KQ41F
文章來源：明諾閥門 添加時間：2017-02-02
-
抗硫球閥KQ41F是根據用戶的需求，為滿足在硫化環境下的抗硫化就力裂化的要求，我們從設計，選材、制造、試驗、表面處理及涂漆都嚴格按美國腐蝕化工程師協會NACE的有關標準要求進行。
抗硫球閥不僅選材多且內件材料均采用表面鍍鎳或316材質、密封圈采用特制的聚合物材料。使閥門不僅防腐蝕，抗硫化能力強，防火、防靜電、密封性能好，適用壓力與溫度范圍廣，全通徑與縮經齊備，并可配多種驅動裝置，是化工、石油煉制、油氣開采與輸送系統理想的用閥選擇。
抗硫球閥參數
公稱通徑：DN50-400mm 2"-16"
縮徑：DN50-450mm 2"-18"
公稱壓力：PN2.5-10.0MPa
CLASS：150-900Lb
適用溫度：－196℃-300℃
抗硫球閥主要性能及規范
|
公稱壓力 PN(Mpa) |
試驗壓力(Mpa) | 壓力級 | 試驗壓力(Mpa) | ||||
| 殼體 | 高壓液密封 | 低壓氣密封 | 殼體 | 高壓液密封 | 低壓氣密封 | ||
| 2.5 | 3.75 | 2.75 | 0.6 | CLASS150 | 2.94 | 2.16 | 0.6 |
| 4.0 | 6.0 | 4.4 | CLASS300 | 7.76 | 5.62 | ||
| 6.4 | 9.6 | 7 | CLASS600 | 15.3 | 11.23 | ||
| 10.0 | 15 | 11 | CLASS900 | 23 | 16.85 | ||
| 主要型號 | 零件名稱 | 材質 | |||
| 碳鋼 | 低溫鋼 | 不銹鋼 | |||
|
OQK4 1/7E OQK34 1/7E OQK64 1/7E OQK94 1/7E |
閥體 | A105 | A350LF2 | A182 F316 | |
| 球體 | A105+鍍鎳 | A350LF2 | A182 F316 | ||
| 閥桿、固定軸 | 45/40cr+鍍鎳 | 42CrMo+鍍鎳 | A182 F316 | ||
| 閥座 | A105+鍍鎳 | A350LF2+鍍鎳 | A182 F316 | ||
| 密封圈 | 增強聚四氟乙烯 對位聚苯 | ||||
| O型圈 | 氟橡膠 | ||||
| 墊片、填料 | 柔性石墨 V型聚四氟乙烯 | ||||
| 軸套 | SF自潤滑軸承 | ||||
| 螺栓 | A193 B7M | A193 B7M | 316 | ||
| 螺母 | A194 2HM | A194 7M | 316 | ||
|
應 用 規 范 |
結構長度按 | GB12221-89 ANSI B16.10 | |||
| 法蘭尺寸按 | JB79-59 GB9113 HG20592-9 ANSI B16.5 | ||||
| 焊接標準按 | GB12221-89 ANSI B16.25 | ||||
| 檢驗試驗按 | GB/T13927 JB/T9092-99 API598 | ||||
| 防火試驗按 | API 607 BS6755 II | ||||
